Zebra ZT111 printer opnieuw kalibreren
De Zebra ZT111 labelprinter opnieuw kalibreren voor correcte media- en ribbon-uitlijning.
Laad de labels en, bij thermotransfer, het printlint (ribbon). Kalibreer daarna de media- en lintsensoren als de printer labels niet goed herkent. De foto’s tonen het doorvoerpad in de ZT111.
Labelrol plaatsen
- Stroom: Sluit de printer op stroom aan en schakel hem in.
- Open: Open de zijklep.

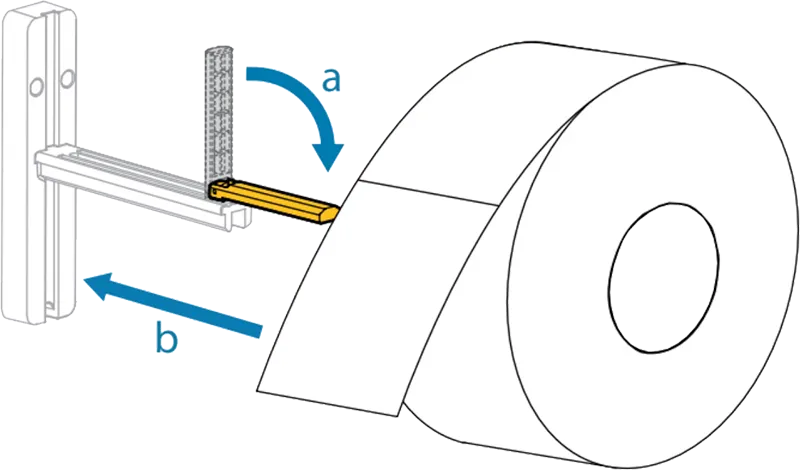

- Labelgeleider: Vouw de labelgeleider naar beneden (a).
- Rol: Zet de rol op de mediahanger (b).
- Geleider: Vouw de geleider weer omhoog en schuif hem naar binnen tot hij bijna de rand van de rol raakt.
Labels doorvoeren

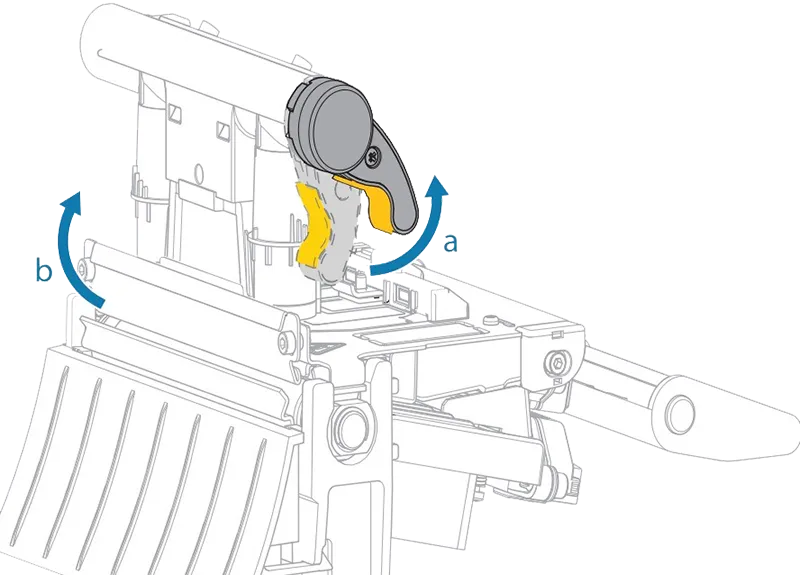

Til de gele hendel omhoog om het printmechanisme te openen (a). De printkop komt omhoog, zodat je de labels en de ribbon kunt doorvoeren (b).

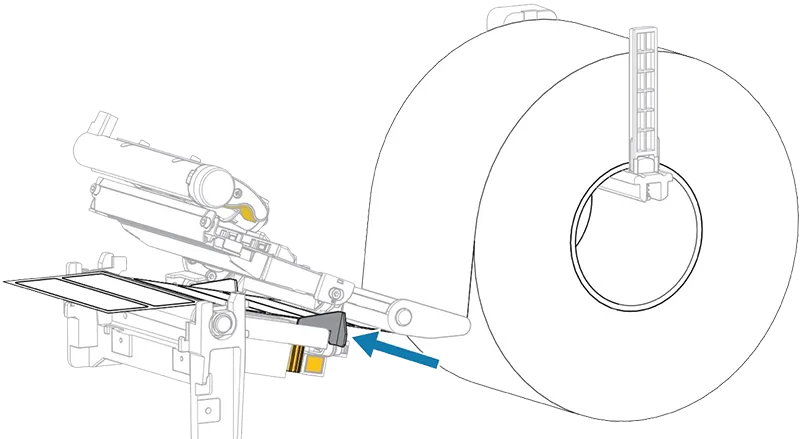

Voer daarna de labels van de rol onder de printkop door, zoals op de afbeelding hieronder.

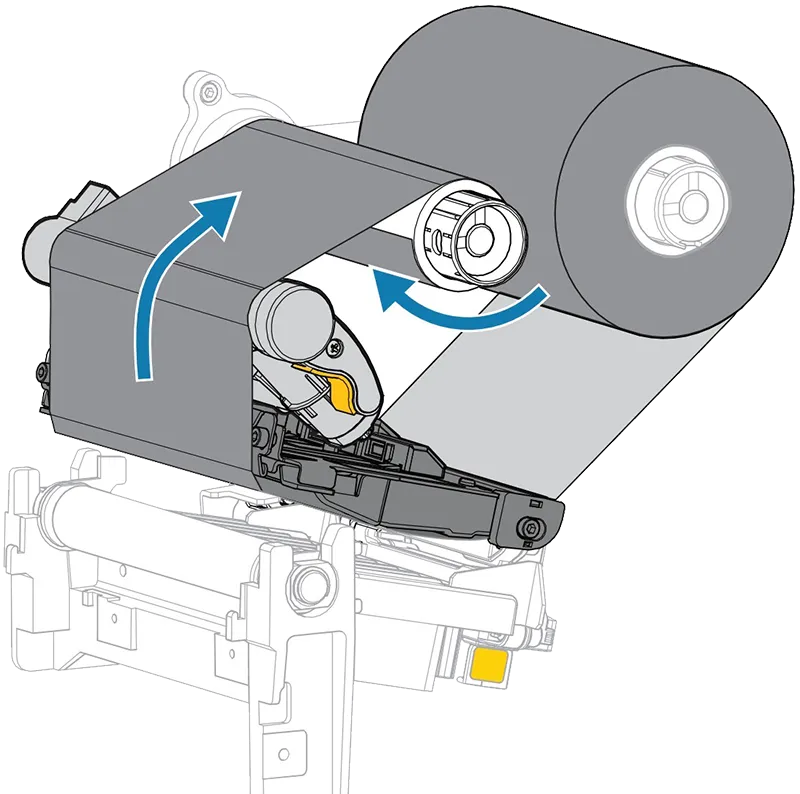

Ribbon onder de printkop doorvoeren
Gebruik passend thermotransferlint en volg het doorvoerpad op de foto. Bij direct thermisch printen gebruik je geen ribbon.
- Aanvoer: Plaats de ribbon op de ribbontoevoeras zoals op de afbeelding.
- Rol: Duw de rolver zo ver mogelijk naar achteren.
- Kern: Zet een lege kern op de ribbonopneemas en duw die naar achteren.
- Doorvoeren: Voer de ribbon door zoals op de afbeelding.
- Oprollen: Wikkel de ribbon een paar keer om de kern en draai aan de spoel om hem strak te trekken en uit te lijnen.
Sluiten en kalibreren
- Sluit de printkop. Houd PAUSE + CANCEL twee seconden ingedrukt.
- Open de printkop. Verwijder ongeveer 15 cm labels, zodat alleen de drager tussen de sensoren ligt. Schuif het lint opzij.
- Sluit de printkop en druk PAUSE. Wacht tot het supplies-lampje uitgaat.
- Open de printkop. Leg het lint terug, span het en trek een label tussen de sensoren.
- Sluit de printkop. Druk PAUSE en wacht opnieuw.
- Druk PAUSE om printen vrij te geven. Controleer met FEED de labelpositie. Sluit de zijklep.
Bekijk ook de handmatige kalibratieprocedure van Zebra voor de lampjes en tussenstappen.
